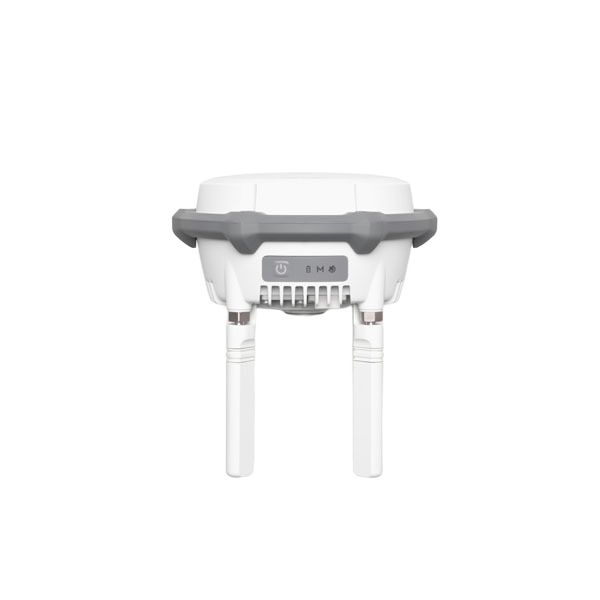

Базовая станция DJI D-RTK 3 Multifunctional
Артикул: drtk3_multi_station
Выберите комплектацию
Тип покупателя
243 000 ₽

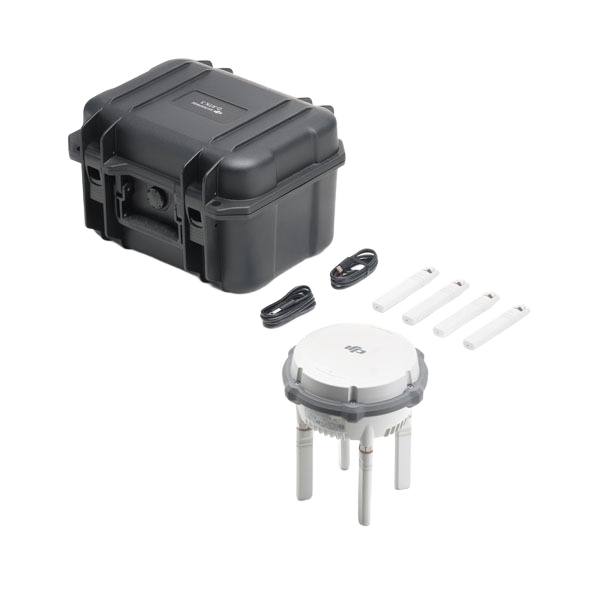

Комплектация
- Многофункциональная станция D-RTK 3
- Запасные направленные антенны OcuSync
- Кабель USB-A — USB-C
Описание
Пять созвездий плюс L-диапазон
Базовая станция DJI D-RTK 3 Multifunctional — многофункциональная GNSS-станция третьего поколения. Работает во всех основных созвездиях: GPS (L1C/A, L2C, L5), BeiDou (B1I, B2I, B3I, B1C, B2a, B2b), Galileo (E1, E5a, E5b, E6), ГЛОНАСС (L1, L2), QZSS (L1C/A, L2C, L5) и L-диапазон.
0,8 см по горизонтали и 1,5 см по вертикали
В режиме роверной станции точность статических измерений составляет 0,8 см + 1 ppm по горизонтали и 1,5 см + 1 ppm по вертикали. Поддерживается измерение с наклоном в диапазоне 0–60°: горизонтальная точность 8 мм + 0,7 мм на градус наклона, в пределах 30° погрешность остаётся менее 2 см. Максимальная дальность передачи — 15 км по стандарту FCC.

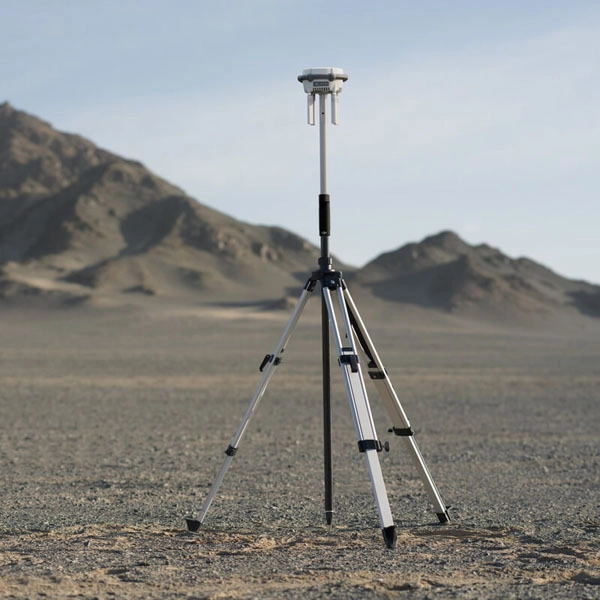

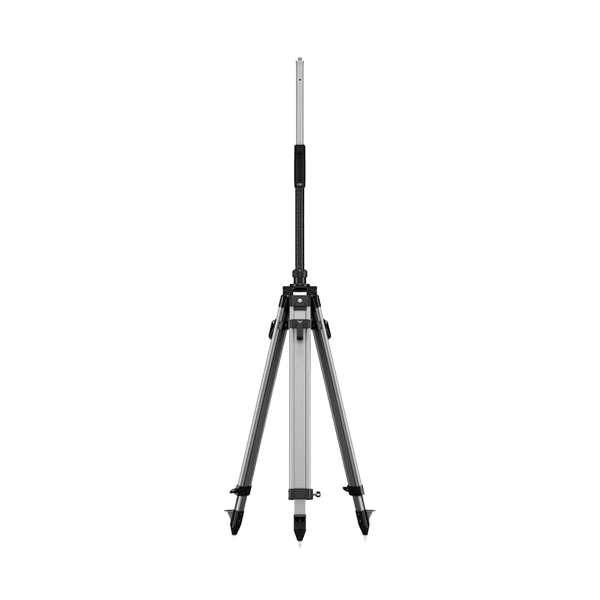

Съёмка с наклоном до 60°: вешку не нужно выставлять по уровню
Наклонные измерения — ключевое отличие от предыдущего поколения: вешку не нужно выставлять строго вертикально по уровню, что заметно ускоряет съёмку точек в поле.

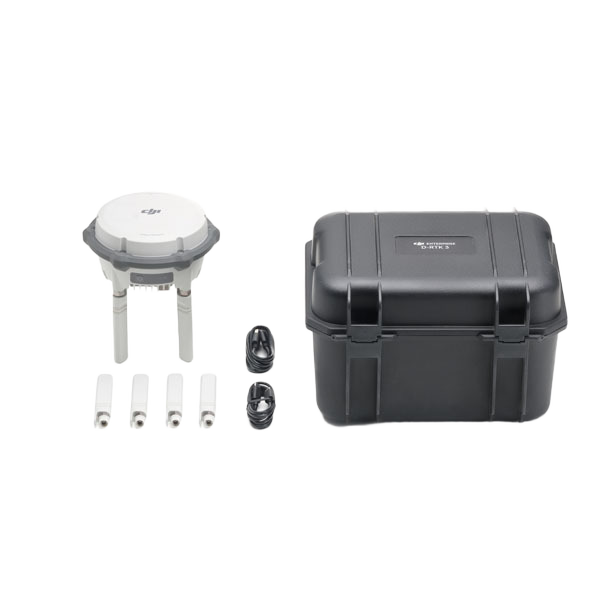

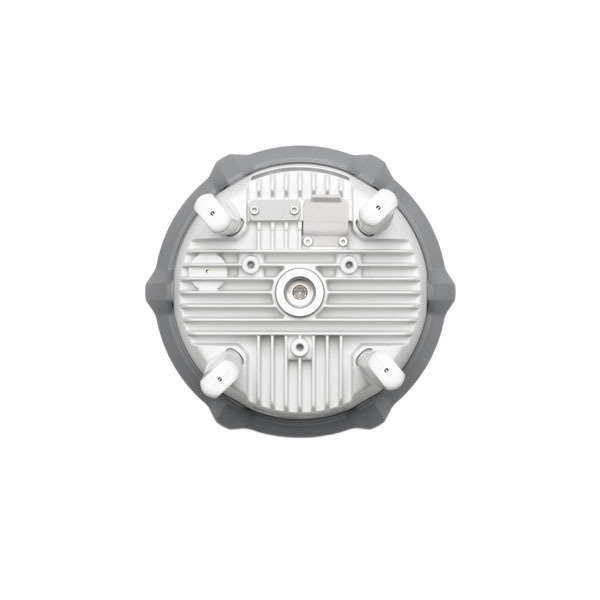

Четыре антенны OcuSync и кабель в комплекте
В комплект входят станция, четыре сменные направленные антенны OcuSync и кабель USB-A — USB-C.
Характеристики
Физические характеристики
- Рабочая температура[1]
- Многофункциональная станция D-RTK 3: от −20 до 55 °C (от −4 до 131 °F) Ретранслятор D-RTK 3 для стационарного размещения: от -30° до 55° C (от -22° до 131° F)
- Высота
- 6000 м
- Степень защиты[2]
- Многофункциональная станция D-RTK 3: IP67 Ретранслятор D-RTK 3 для стационарного размещения*: IP67 Соблюдайте требования инструкции по степени защиты IP67. Измерено в контролируемых условиях. Степень защиты IP не сохраняется неизменно и может снижаться по мере износа изделия. Убедитесь, что все резиновые крышки портов и радиатор DJI Cellular Dongle 2 установлены правильно.
- Устойчивость к падению
- Многофункциональная станция D-RTK 3: падение с высоты 2 м с вехой
- Габаритные размеры
- Многофункциональная станция D-RTK 3: 163 × 89 мм (без направленных антенн OcuSync) Стационарная версия ретранслятора D-RTK 3: 163 × 344 мм
- Масса
- Многофункциональная станция D-RTK 3: около 1.26 кг (2.78 фунта) Ретранслятор D-RTK 3 для стационарного размещения: прибл. 2.24 кг (4.94 фунта)
Передача видео
- Система передачи видео
- O4 Enterprise
- Рабочая частота[3]
- Режим ретранслятора: O4: 2.4 ГГц/5.2 ГГц/5.8 ГГц Режим базовой станции: O4: 2.4 ГГц / 5.8 ГГц Режим мобильной станции: BLE: 2.4 ГГц
- Мощность передатчика (ЭИИМ)
- От 2.4000 ГГц до 2.4835 ГГц: <33 дБм (FCC) ＜20 дБм (CE/SRRC/MIC) От 5.150 ГГц до 5.250 ГГц: <23 дБм (CE/FCC) От 5.725 ГГц до 5.850 ГГц: <33 дБм (FCC) <30 дБм (SRRC) <14 дБм (CE)
- Bluetooth
- Протокол: Bluetooth 5.1 Частота: от 2.400 ГГц до 2.4835 ГГц Мощность передатчика (EIRP): <10 дБм
- Максимальная дальность передачи без препятствий и помех[4]
- Режим базовой станции: 1. Между D-RTK 3 и Matrice 400: FCC: 40 км SRRC/CE/JP: 20 км 2. Между D-RTK 3 и другими летательными аппаратами: FCC: 15 км SRRC: 12 км CE/JP: 8 км Режим мобильной станции: Между D-RTK 3 и мобильными устройствами: 30 м
- Максимальная дальность передачи в режиме ретранслятора без препятствий и помех[5][6]
- FCC Между дроном и ретранслятором: 25 км Между ретранслятором и пультом управления / DJI Dock 3: рекомендуется не более 1 км; максимум 3 км (без препятствий и помех) SRRC Между дроном и ретранслятором: 12 км Между ретранслятором и пультом управления / DJI Dock 3: рекомендуется не более 1 км; максимум 3 км (без препятствий и помех) CE Между дроном и ретранслятором: 10 км Между ретранслятором и пультом управления/DJI Dock 3: рекомендуется в пределах 300 м; максимум 1 км (без препятствий и помех)
- Максимальная дальность передачи (без препятствий, с помехами)[7]
- Сильные помехи: центры городов, прибл. 1.5–5 км Средний уровень помех: пригород, около 5–15 км Минимальные помехи: отдалённые районы/морское побережье, прибл. 15–25 км
- Максимальная дальность передачи (с препятствиями и помехами)[7]
- Слабые помехи и препятствия в виде зданий: около 0–0.5 км Слабые помехи и препятствия в виде деревьев: около 0.5–3 км
- Эффект увеличения дальности с помощью ретранслятора[8]
- Улучшение характеристик ретранслятора: Значительные препятствия (например, здания, горы): увеличение дальности в 3–5 раза Незначительные препятствия (например, деревья, стекло): увеличение дальности в 1–3 раза
- Антенна[9]
- Направленные антенны OcuSync 4 × 4, 2T4R
Приёмник GNSS
- Частота GNSS
- GPS: L1C/A, L2C, L5 BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 GLONASS: L1, L2 QZSS: L1C/A, L2C, L5 L-диапазон
- Точность системы[10]
- Режим базовой станции (трансляция) и режим ретранслятора Точность базовой станции: Точность автономного позиционирования (без калибровки): По горизонтали: 1.5 м (RMS) По вертикали: 3.0 м (RMS) Точность с дифференциальными поправками со спутников: Время сходимости: 20 мин По горизонтали: 30 см (RMS) По вертикали: 40 см (среднеквадратическая погрешность, RMS) Калибровка по сети RTK**: По горизонтали: 1.0 см (RMS) + 1 ppm По вертикали: 3.0 см (RMS) + 1 ppm Режим мобильной станции Точность RTK при стационарной съёмке*: По горизонтали: 0.8 см (RMS) + 1 ppm По вертикали: 1.5 см (RMS) + 1 ppm Точность RTK при съёмке с наклоном***: Диапазон углов: от 0° до 60° По горизонтали: 8 мм + 0.7 мм на градус наклона (точность <2 см при наклоне в пределах 30°)
- Высокоточное абсолютное спутниковое позиционирование (PPP)[11]
- Поддерживаемые частоты: BDS B2b, GALILEO E6, L-BAND** Время сходимости: 20 мин По горизонтали: 30 см (RMS) По вертикали: 40 см (среднеквадратическая погрешность, RMS)
- Формат передачи дифференциальных данных
- При использовании в качестве базовой станции или ретранслятора записывает исходные данные наблюдений RTCM 3.2 в формате DAT. В режиме подвижной станции или калибровки базовой станции и ретранслятора: 1. Поддерживаются протоколы RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7. 2. Рекомендуются приёмники с поддержкой не менее четырёх спутниковых навигационных систем GNSS.
- Надёжность инициализации
- >99.9%
Электрические характеристики
- Мощность[12][13]
- Многофункциональная станция D-RTK 3: Станция-ретранслятор: 14.5 Вт* Базовая станция: 7 Вт Подвижная станция: 6.2 Вт Ретранслятор D-RTK 3 для стационарного размещения: Ретранслятор: 14.5 Вт**
- Выходной порт питания
- Многофункциональная станция D-RTK 3: USB Type-C Ретранслятор D-RTK 3 для стационарного размещения: USB Type-C и порт Ethernet (PoE)
- Поддерживаемый адаптер питания[14]
- Многофункциональная станция D-RTK 3: Адаптер с протоколом USB PD 3.0 и выходным напряжением от 9 В до 15 В (например, портативное зарядное устройство DJI 65W) D-RTK 3 Relay Fixed Deployment Version (версия для стационарного размещения): Выход PoE DJI Dock 3 Сторонние источники питания PoE: IEEE 802.3bt Type 4 (PoE++): выходное напряжение от 52 до 57 В, максимум 99.9 Вт IEEE 802.3bt Type 3 (PoE++): выходное напряжение от 50 до 57 В, максимум 60 Вт IEEE 802.3at Type 2 (PoE+): выход от 50 В до 57 В, макс. 30 Вт
- Время работы аккумулятора при нормальной температуре[15]
- Многофункциональная станция D-RTK 3: Ретранслятор: 4 ч Базовая станция: 7 ч Мобильная станция: 10 ч D-RTK 3 Relay Fixed Deployment Version (версия для стационарного размещения): Ретранслятор: 4 ч**
- Требования к кабелю Ethernet
- Многофункциональная станция D-RTK 3: Ethernet не поддерживается D-RTK 3 Relay Fixed Deployment Version (версия для стационарного размещения): Требуется кабель витой пары Cat 6 длиной ≤100 м и наружным диаметром 5.5–6.5 мм.
- Аккумулятор
- LiPo Ёмкость: 6500 мА·ч Энергоёмкость: 46.8 Вт·ч
Физические характеристики
- Рабочая температура[1]
- Многофункциональная станция D-RTK 3: от −20 до 55 °C (от −4 до 131 °F) Ретранслятор D-RTK 3 для стационарного размещения: от -30° до 55° C (от -22° до 131° F)
- Высота
- 6000 м
- Степень защиты[2]
- Многофункциональная станция D-RTK 3: IP67 Ретранслятор D-RTK 3 для стационарного размещения*: IP67 Соблюдайте требования инструкции по степени защиты IP67. Измерено в контролируемых условиях. Степень защиты IP не сохраняется неизменно и может снижаться по мере износа изделия. Убедитесь, что все резиновые крышки портов и радиатор DJI Cellular Dongle 2 установлены правильно.
- Устойчивость к падению
- Многофункциональная станция D-RTK 3: падение с высоты 2 м с вехой
- Габаритные размеры
- Многофункциональная станция D-RTK 3: 163 × 89 мм (без направленных антенн OcuSync) Стационарная версия ретранслятора D-RTK 3: 163 × 344 мм
- Масса
- Многофункциональная станция D-RTK 3: около 1.26 кг (2.78 фунта) Ретранслятор D-RTK 3 для стационарного размещения: прибл. 2.24 кг (4.94 фунта)
Приёмник GNSS
- Частота GNSS
- GPS: L1C/A, L2C, L5 BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 GLONASS: L1, L2 QZSS: L1C/A, L2C, L5 L-диапазон
- Точность системы[10]
- Режим базовой станции (трансляция) и режим ретранслятора Точность базовой станции: Точность автономного позиционирования (без калибровки): По горизонтали: 1.5 м (RMS) По вертикали: 3.0 м (RMS) Точность с дифференциальными поправками со спутников: Время сходимости: 20 мин По горизонтали: 30 см (RMS) По вертикали: 40 см (среднеквадратическая погрешность, RMS) Калибровка по сети RTK**: По горизонтали: 1.0 см (RMS) + 1 ppm По вертикали: 3.0 см (RMS) + 1 ppm Режим мобильной станции Точность RTK при стационарной съёмке*: По горизонтали: 0.8 см (RMS) + 1 ppm По вертикали: 1.5 см (RMS) + 1 ppm Точность RTK при съёмке с наклоном***: Диапазон углов: от 0° до 60° По горизонтали: 8 мм + 0.7 мм на градус наклона (точность <2 см при наклоне в пределах 30°)
- Высокоточное абсолютное спутниковое позиционирование (PPP)[11]
- Поддерживаемые частоты: BDS B2b, GALILEO E6, L-BAND** Время сходимости: 20 мин По горизонтали: 30 см (RMS) По вертикали: 40 см (среднеквадратическая погрешность, RMS)
- Формат передачи дифференциальных данных
- При использовании в качестве базовой станции или ретранслятора записывает исходные данные наблюдений RTCM 3.2 в формате DAT. В режиме подвижной станции или калибровки базовой станции и ретранслятора: 1. Поддерживаются протоколы RTCM v3.0, v3.1, v3.2, v3.3, MSM4, MSM5, MSM6, MSM7. 2. Рекомендуются приёмники с поддержкой не менее четырёх спутниковых навигационных систем GNSS.
- Надёжность инициализации
- >99.9%
Передача видео
- Система передачи видео
- O4 Enterprise
- Рабочая частота[3]
- Режим ретранслятора: O4: 2.4 ГГц/5.2 ГГц/5.8 ГГц Режим базовой станции: O4: 2.4 ГГц / 5.8 ГГц Режим мобильной станции: BLE: 2.4 ГГц
- Мощность передатчика (ЭИИМ)
- От 2.4000 ГГц до 2.4835 ГГц: <33 дБм (FCC) ＜20 дБм (CE/SRRC/MIC) От 5.150 ГГц до 5.250 ГГц: <23 дБм (CE/FCC) От 5.725 ГГц до 5.850 ГГц: <33 дБм (FCC) <30 дБм (SRRC) <14 дБм (CE)
- Bluetooth
- Протокол: Bluetooth 5.1 Частота: от 2.400 ГГц до 2.4835 ГГц Мощность передатчика (EIRP): <10 дБм
- Максимальная дальность передачи без препятствий и помех[4]
- Режим базовой станции: 1. Между D-RTK 3 и Matrice 400: FCC: 40 км SRRC/CE/JP: 20 км 2. Между D-RTK 3 и другими летательными аппаратами: FCC: 15 км SRRC: 12 км CE/JP: 8 км Режим мобильной станции: Между D-RTK 3 и мобильными устройствами: 30 м
- Максимальная дальность передачи в режиме ретранслятора без препятствий и помех[5][6]
- FCC Между дроном и ретранслятором: 25 км Между ретранслятором и пультом управления / DJI Dock 3: рекомендуется не более 1 км; максимум 3 км (без препятствий и помех) SRRC Между дроном и ретранслятором: 12 км Между ретранслятором и пультом управления / DJI Dock 3: рекомендуется не более 1 км; максимум 3 км (без препятствий и помех) CE Между дроном и ретранслятором: 10 км Между ретранслятором и пультом управления/DJI Dock 3: рекомендуется в пределах 300 м; максимум 1 км (без препятствий и помех)
- Максимальная дальность передачи (без препятствий, с помехами)[7]
- Сильные помехи: центры городов, прибл. 1.5–5 км Средний уровень помех: пригород, около 5–15 км Минимальные помехи: отдалённые районы/морское побережье, прибл. 15–25 км
- Максимальная дальность передачи (с препятствиями и помехами)[7]
- Слабые помехи и препятствия в виде зданий: около 0–0.5 км Слабые помехи и препятствия в виде деревьев: около 0.5–3 км
- Эффект увеличения дальности с помощью ретранслятора[8]
- Улучшение характеристик ретранслятора: Значительные препятствия (например, здания, горы): увеличение дальности в 3–5 раза Незначительные препятствия (например, деревья, стекло): увеличение дальности в 1–3 раза
- Антенна[9]
- Направленные антенны OcuSync 4 × 4, 2T4R
Электрические характеристики
- Мощность[12][13]
- Многофункциональная станция D-RTK 3: Станция-ретранслятор: 14.5 Вт* Базовая станция: 7 Вт Подвижная станция: 6.2 Вт Ретранслятор D-RTK 3 для стационарного размещения: Ретранслятор: 14.5 Вт**
- Выходной порт питания
- Многофункциональная станция D-RTK 3: USB Type-C Ретранслятор D-RTK 3 для стационарного размещения: USB Type-C и порт Ethernet (PoE)
- Поддерживаемый адаптер питания[14]
- Многофункциональная станция D-RTK 3: Адаптер с протоколом USB PD 3.0 и выходным напряжением от 9 В до 15 В (например, портативное зарядное устройство DJI 65W) D-RTK 3 Relay Fixed Deployment Version (версия для стационарного размещения): Выход PoE DJI Dock 3 Сторонние источники питания PoE: IEEE 802.3bt Type 4 (PoE++): выходное напряжение от 52 до 57 В, максимум 99.9 Вт IEEE 802.3bt Type 3 (PoE++): выходное напряжение от 50 до 57 В, максимум 60 Вт IEEE 802.3at Type 2 (PoE+): выход от 50 В до 57 В, макс. 30 Вт
- Время работы аккумулятора при нормальной температуре[15]
- Многофункциональная станция D-RTK 3: Ретранслятор: 4 ч Базовая станция: 7 ч Мобильная станция: 10 ч D-RTK 3 Relay Fixed Deployment Version (версия для стационарного размещения): Ретранслятор: 4 ч**
- Требования к кабелю Ethernet
- Многофункциональная станция D-RTK 3: Ethernet не поддерживается D-RTK 3 Relay Fixed Deployment Version (версия для стационарного размещения): Требуется кабель витой пары Cat 6 длиной ≤100 м и наружным диаметром 5.5–6.5 мм.
- Аккумулятор
- LiPo Ёмкость: 6500 мА·ч Энергоёмкость: 46.8 Вт·ч
- 1. При нормальной температуре окружающей среды мощность зарядки ограничивается, если температура корпуса устройства превышает 48 °C (118.4 °F). После охлаждения зарядка на полной мощности возобновляется. 2. После хранения/использования при низкой температуре устройство необходимо перенести в помещение с нормальной температурой и дать ему прогреться до температуры внутреннего аккумулятора >0° C (32° F), прежде чем заряжать. 3. После хранения или использования при высокой температуре перенесите устройство в помещение с нормальной температурой. Перед зарядкой дождитесь, пока температура встроенного аккумулятора снизится до <45 °C (113 °F). 4. При подключении питания PoE Type 4 в ретрансляторе D-RTK 3 для стационарного размещения включается подогрев для запуска при низких температурах.
- * Резиновое уплотнение входного порта PoE версии для стационарной установки обеспечивает защиту IPX5. Для защиты IP67 необходимо установить специальный разъём и кабель PoE. При подключении Ethernet-кабеля используйте комплектный кабельный ввод (гофрированную трубку и заглушку). Требуется водостойкая витая пара для наружной прокладки категории Cat 6 или выше с внешним диаметром от 5.5 до 6.5 мм.
- Разрешённые рабочие частоты различаются по странам и регионам. Подробности уточняйте в местных законах и нормативных требованиях.
- Измерено на открытой местности без препятствий и помех. Данные показывают максимальную дальность связи при полёте в одну сторону без возвращения для каждого стандарта. Во время полёта всегда следите за напоминаниями о возврате домой (RTH) в приложении.
- * Ретранслятор следует размещать только после обследования площадки. Если в выбранном месте есть помехи или препятствия и результат обследования — «Не подходит для размещения док-станции», «Невозможно использовать позиционирование RTK» либо указывает на другие неподходящие условия, использовать эту площадку не рекомендуется. Это может повлиять на такие функции, как обновление ретранслятора и загрузка журналов. Рекомендуется устанавливать ретранслятор на крышах, вершинах вышек или других возвышенных местах без препятствий и помех.
- ** Измерено на открытом воздухе без препятствий и помех. Приведённые данные отражают максимальную дальность связи при полёте в одну сторону без возврата для каждого стандарта. Во время полёта всегда следите за напоминаниями о возврате домой (RTH) в приложении. Для устойчивой связи между пультом и дроном ретранслятор следует размещать на возвышенности, в месте без препятствий.
- Данные получены по стандартам FCC в условиях без препятствий с типичным уровнем помех. Приведены только для справки и не гарантируют фактическую дальность полёта.
- Ретранслятор необходимо установить на возвышенности, без препятствий и помех.
- Антенна использует стандартный разъём SMA с обратной полярностью.
- * Точность измерений зависит от различных факторов. Значение получено в нормальных условиях: при открытом обзоре, благоприятном расположении спутников, низкой ионосферной активности, без электромагнитных помех и многолучевого распространения сигнала. ** Точность координат при калибровке базовой станции зависит от различных факторов. Для геодезических работ, высокоточных полётных маршрутов и подобных задач рекомендуется выполнять калибровку в периоды низкой ионосферной активности, на открытой местности без препятствий, электромагнитных помех и многолучевого распространения сигнала, с использованием четырёх или более систем GNSS. *** Сильная вибрация и быстрое вращение могут повлиять на точность инерциального измерительного модуля.
- * Точность измерений зависит от различных факторов. Значение получено в нормальных условиях: при открытом обзоре, благоприятном расположении спутников, низкой ионосферной активности, без электромагнитных помех и многолучевого распространения сигнала. ** Поддержка появится в последующих версиях.
- Для многофункциональной станции D-RTK 3: * Максимальная потребляемая мощность без подогрева. При подключении источника питания USB-C с напряжением выше 9 В максимальная потребляемая мощность с подогревом составляет 36.5 Вт.
- Для ретранслятора D-RTK 3 для стационарного размещения: ** Максимальное энергопотребление без подогрева. При подключении к источнику питания PoE Type 4 максимальное потребление с подогревом составляет 36.5 Вт.
- При использовании нерекомендованного зарядного устройства, например с выходным напряжением 5 В, D-RTK 3 можно заряжать только после выключения.
- * При низких температурах эффективность аккумулятора может снижаться; рекомендуется использовать адаптеры питания с поддержкой протокола USB PD 3.0. ** При питании по PoE аккумулятор устройства переходит в режим сохранения ресурса и не заряжается полностью. После отключения PoE встроенный аккумулятор обеспечивает до 2 ч работы.
