DJI SDR Transmission
Артикул: sdr_transmitter
Выберите комплектацию
Тип покупателя
31 000 ₽
Комплектация

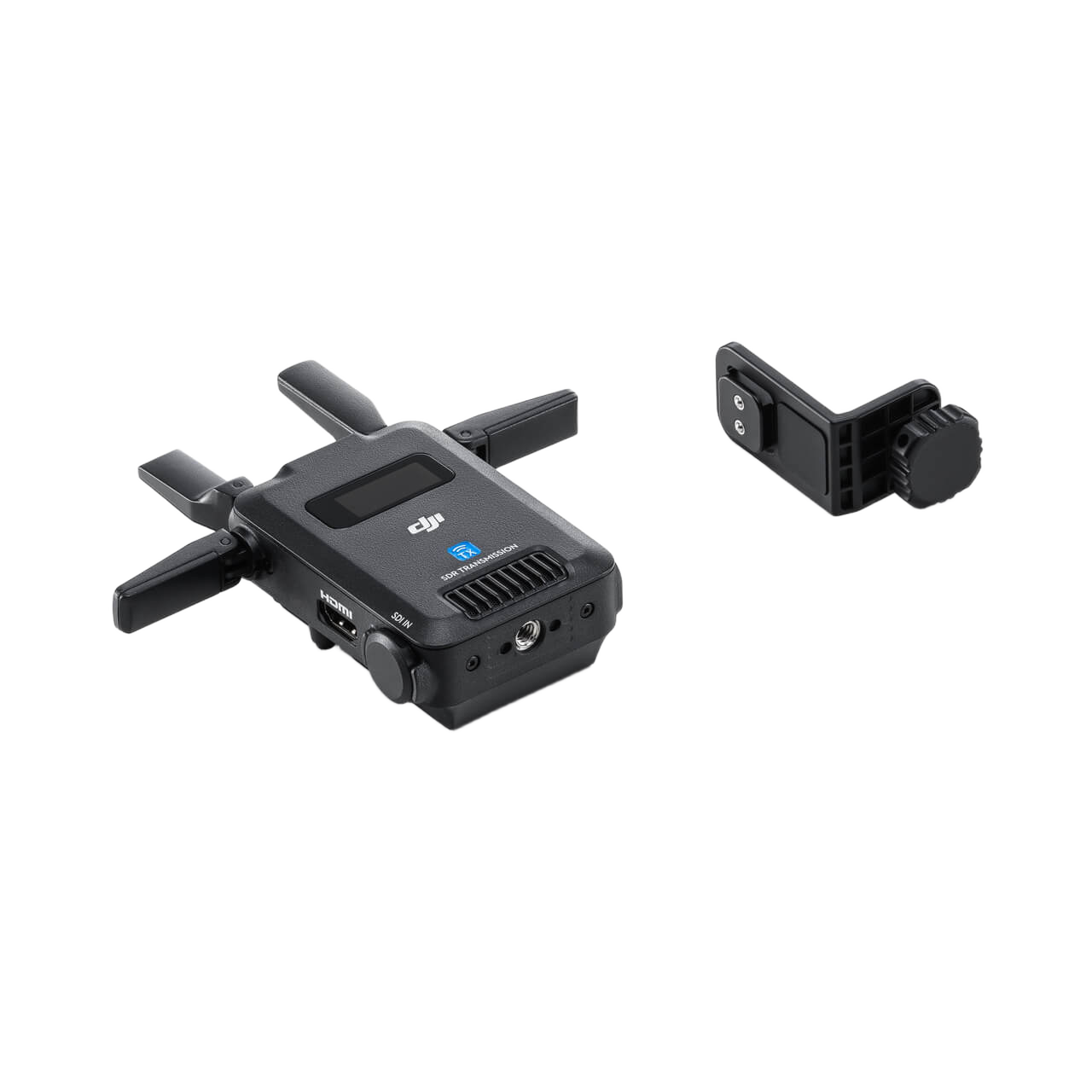

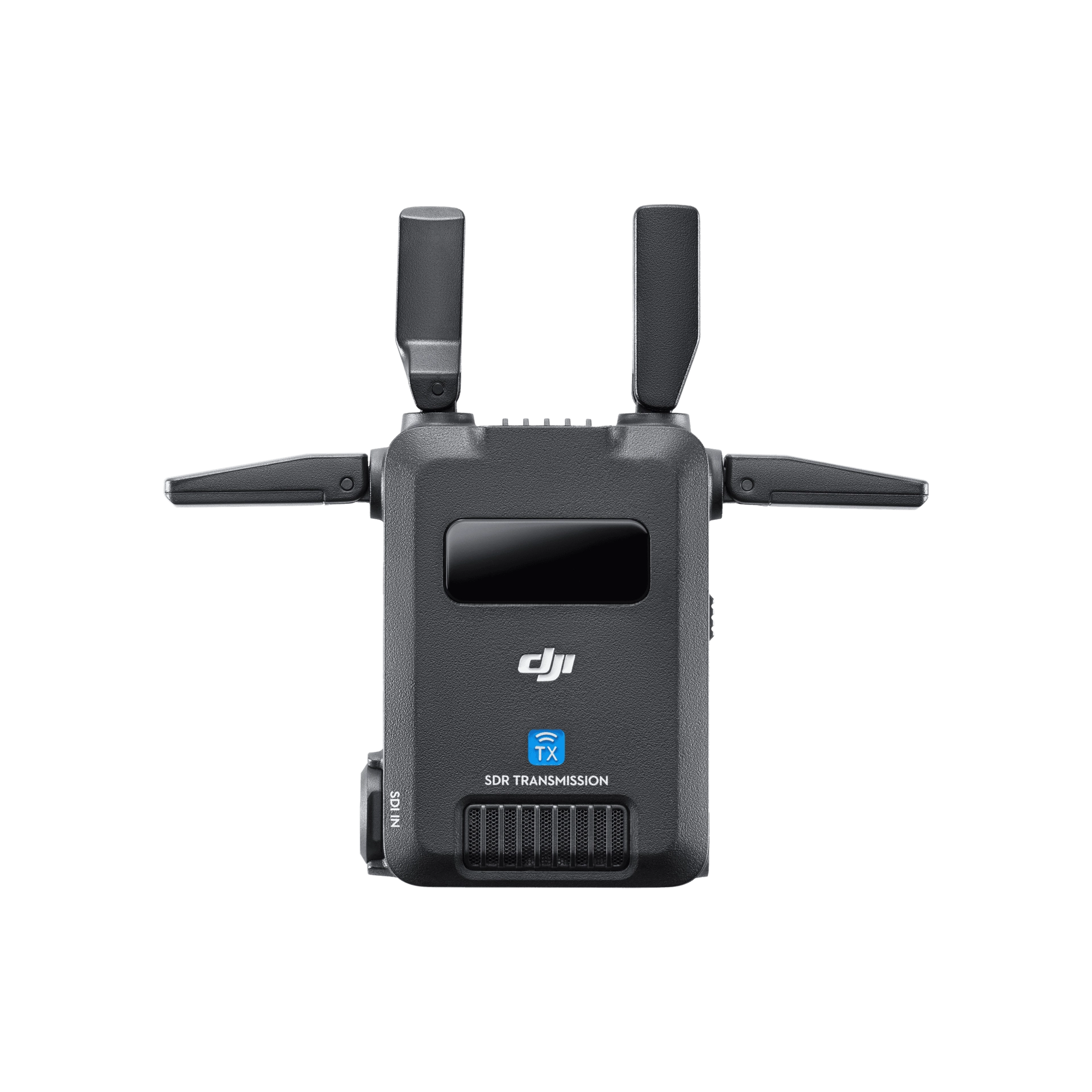

Передатчик DJI SDR Transmission (TX)

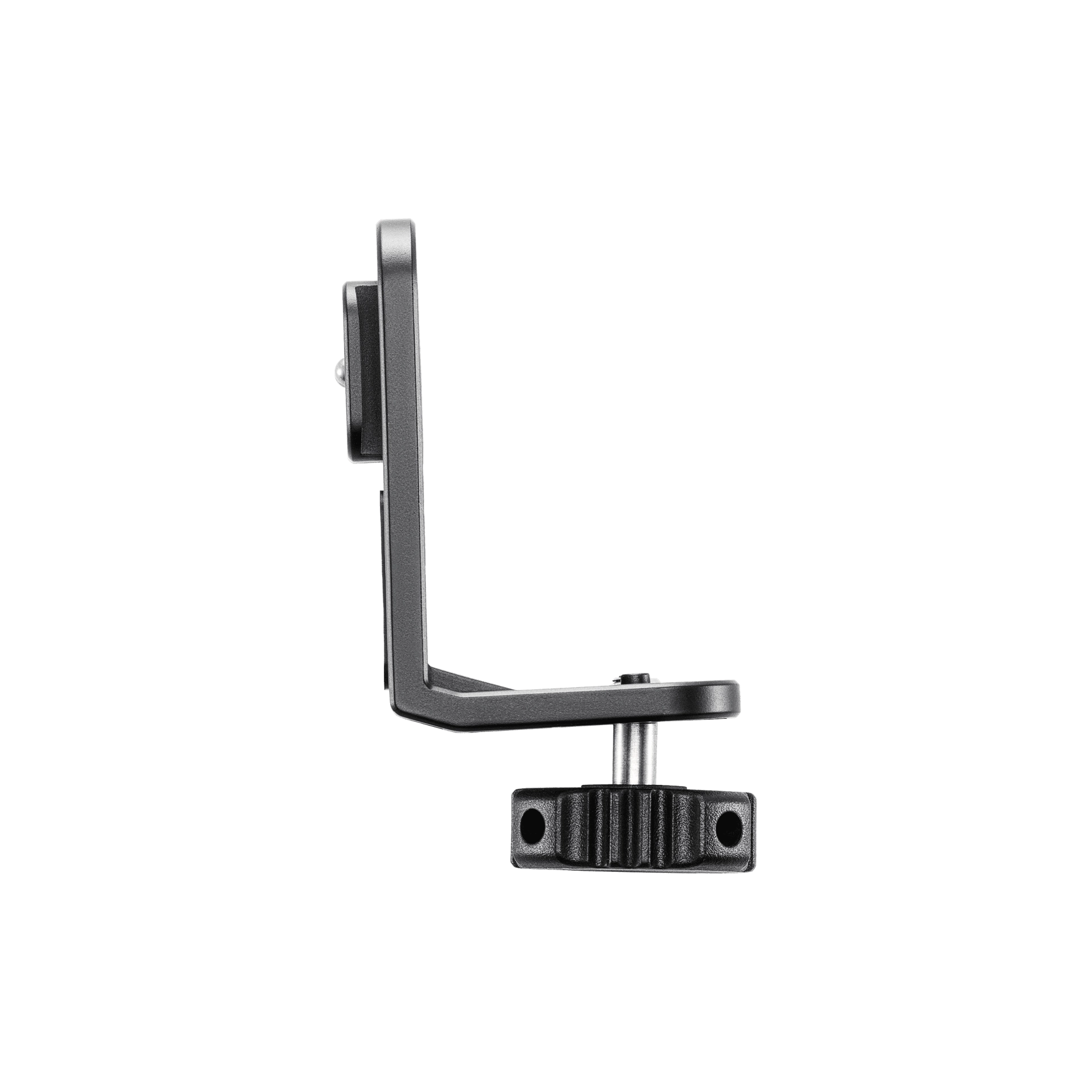

Площадка крепления передатчика к стабилизатору
Описание
Передатчик и приёмник по 145 г с разъёмами SDI и HDMI
DJI SDR Transmission — система беспроводной передачи видео для съёмочной площадки. Передатчик и приёмник весят около 145 г каждый (86,5×64×32 мм без антенн) и оснащены разъёмами SDI и HDMI.
Задержка 35 мс и дальность 3 км
Задержка в режиме SDR составляет 35 мс без учёта камеры и монитора и 80 мс с их учётом; в режиме Wi-Fi — 110 мс. Максимальный битрейт 20 Мбит/с по SDR и 8 Мбит/с по Wi-Fi. Дальность передачи — 3 км по FCC и 2 км по CE, SRRC и MIC; в режиме Wi-Fi — 200 м.

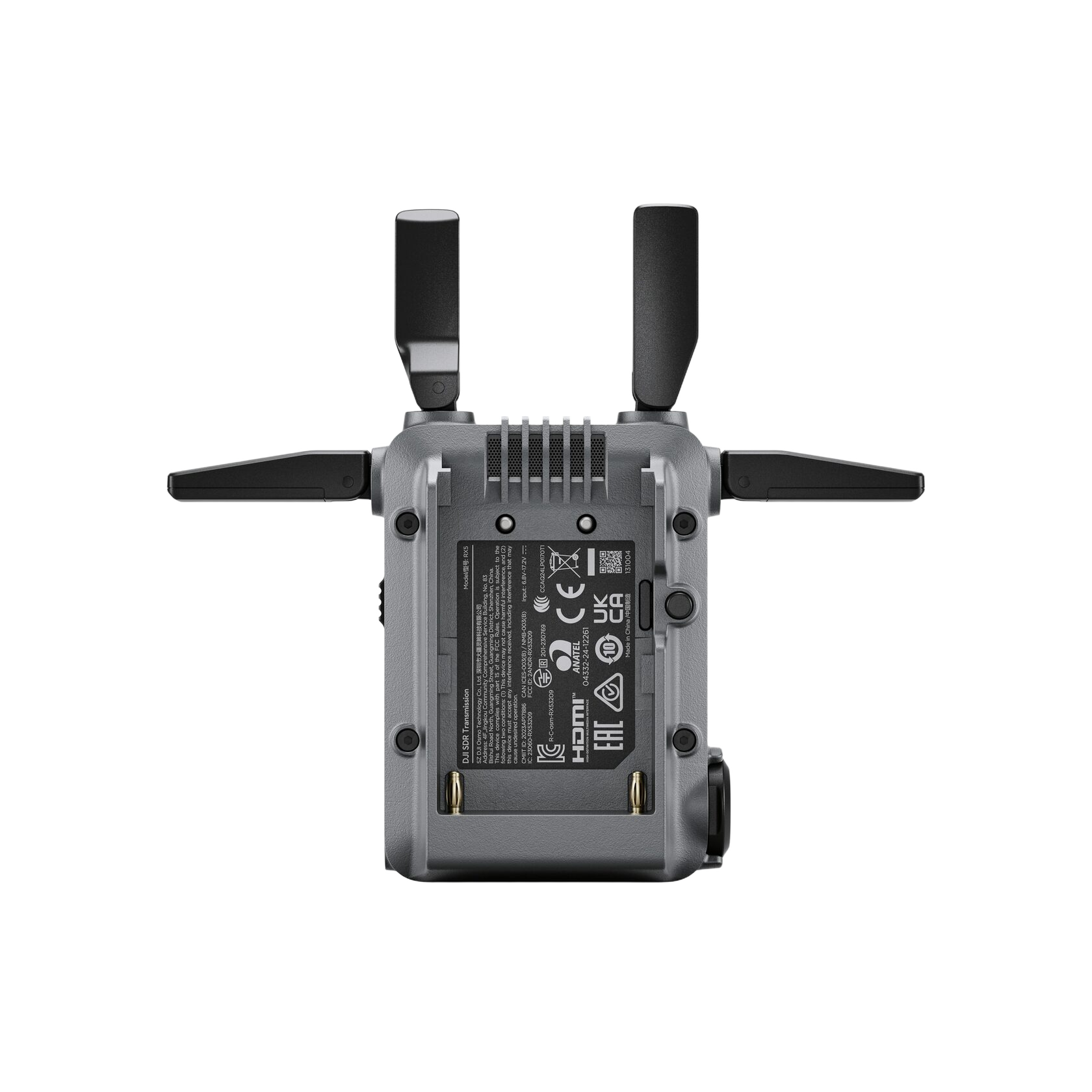

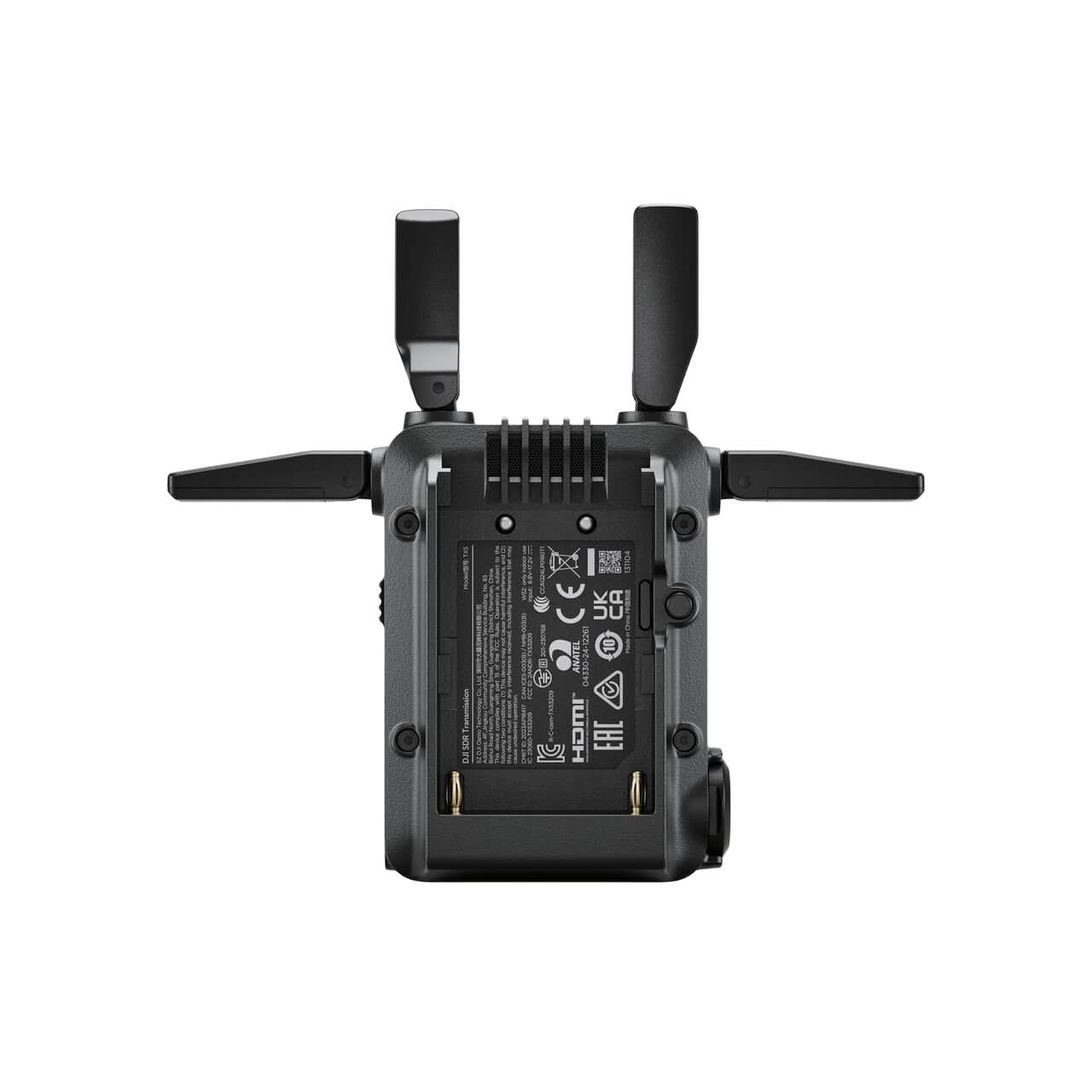

Питание от USB-C или аккумуляторов NP-F
Поддерживаемые форматы: 1080p при 23,98–60 к/с, 1080i при 50–60 к/с и 720p при 50–60 к/с. Питание — от USB-C (9 В / 2 А по PD либо 6,8–17,2 В) или от аккумуляторов NP-F (6,8–8,4 В). Диапазон рабочих температур от −10 до +40 °C.

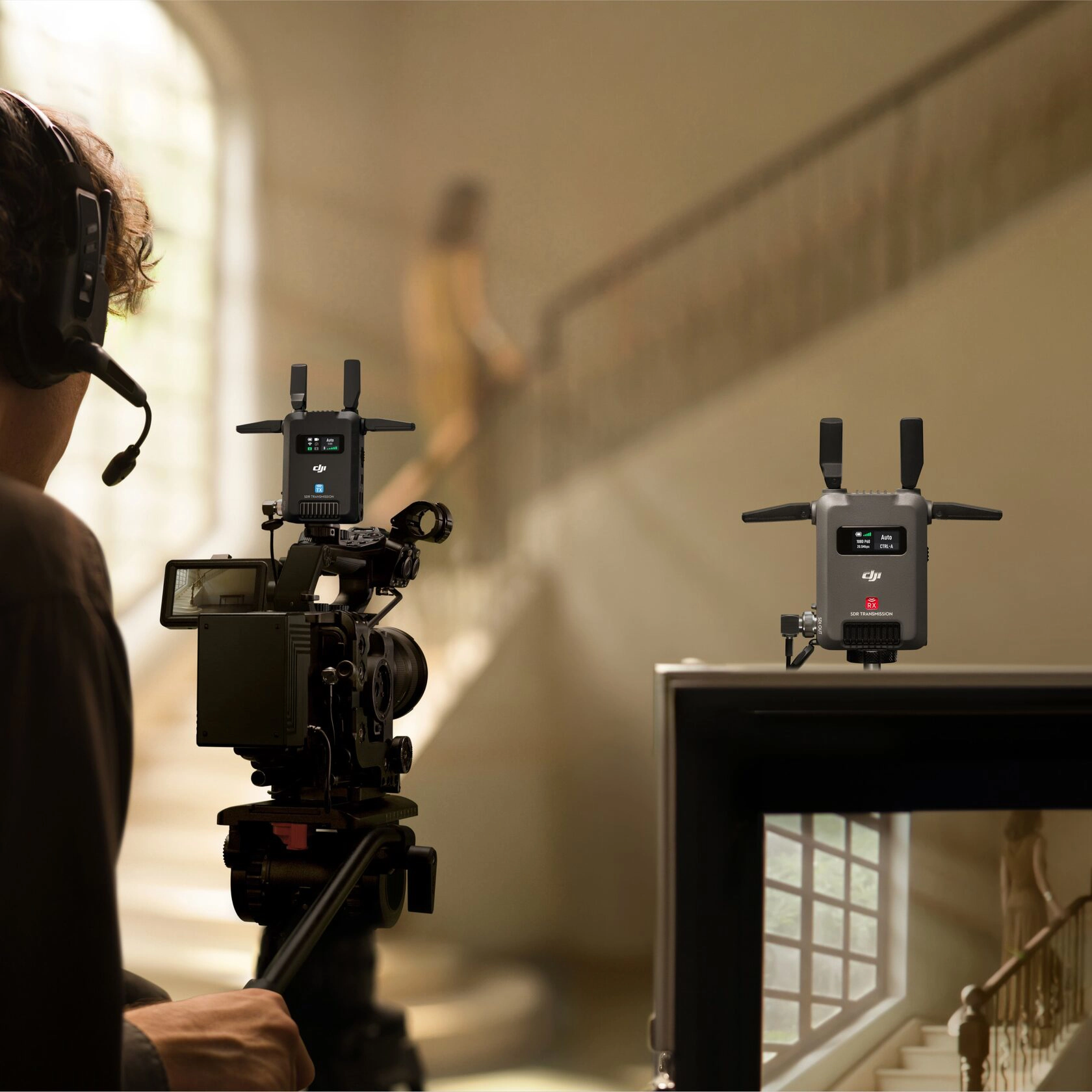

Раздача картинки на смартфоны съёмочной группы

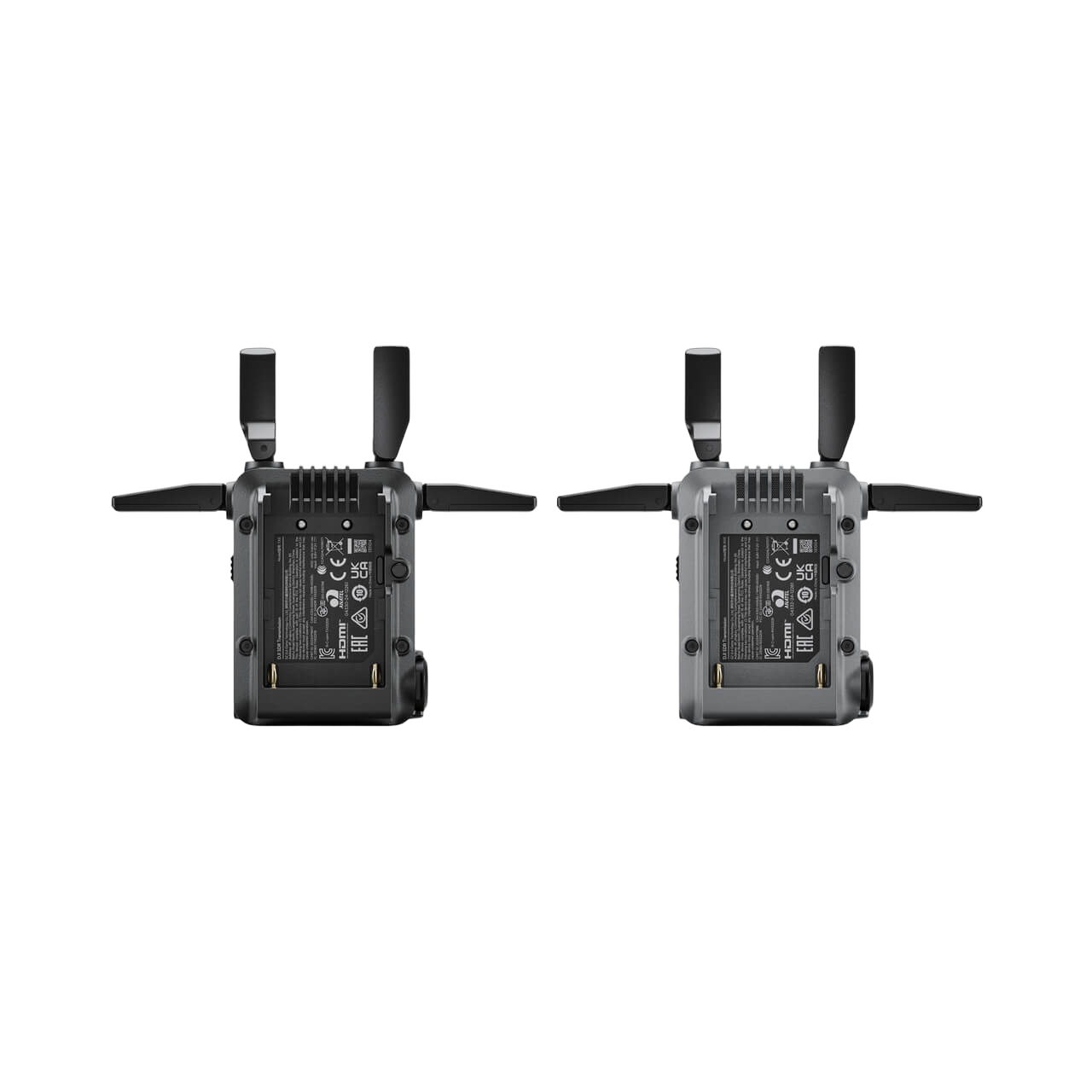

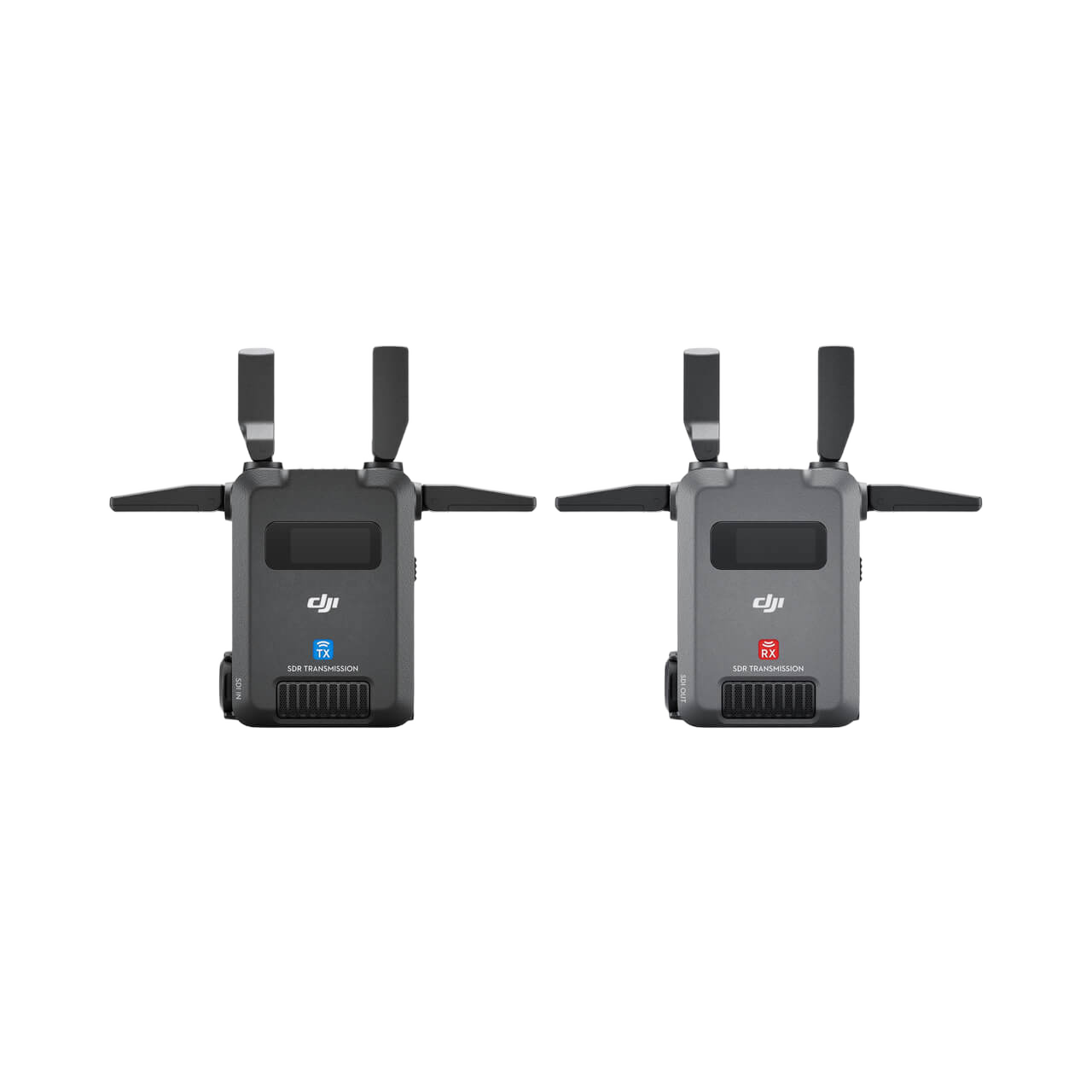

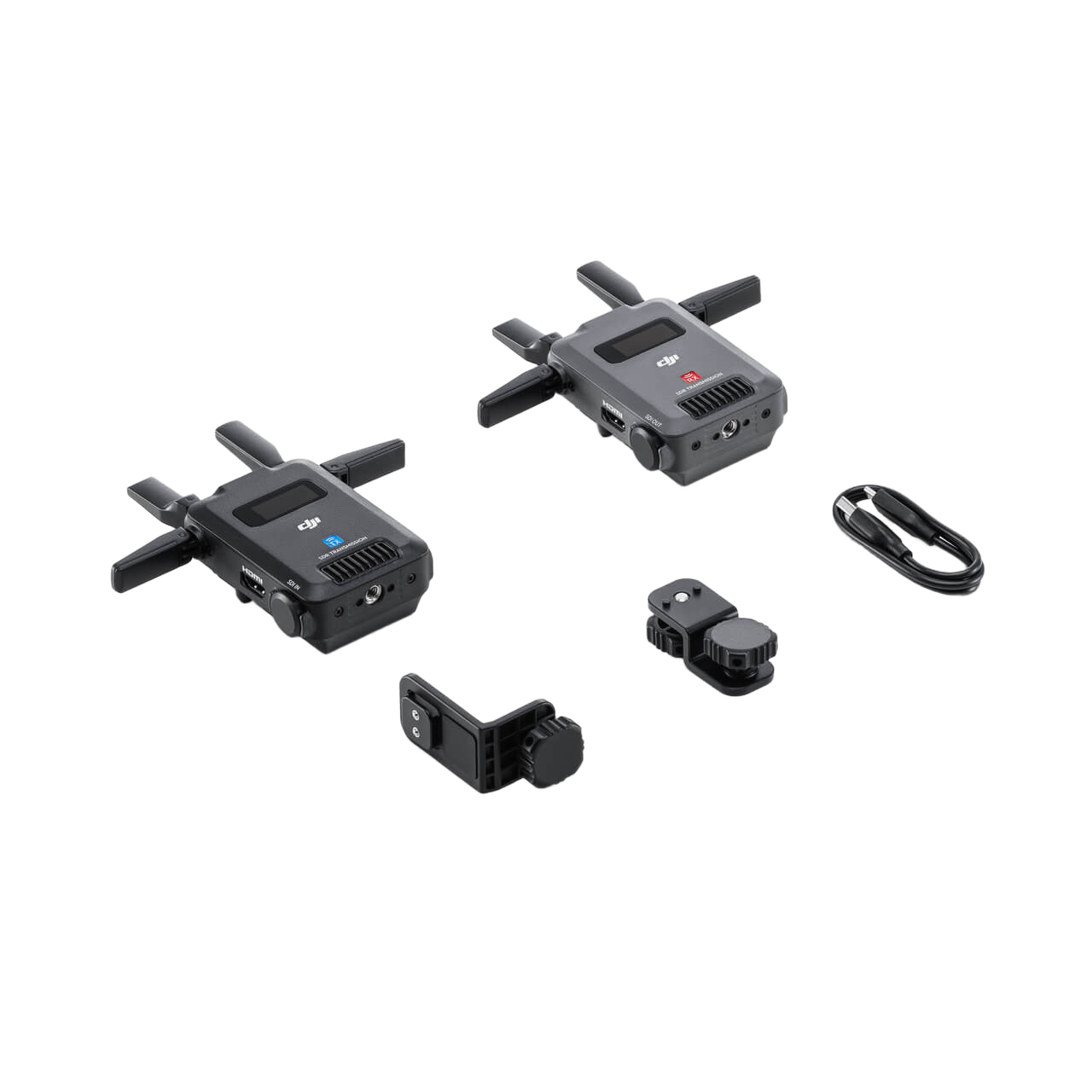

Комплект Combo включает передатчик и приёмник. Приёмник выводит сигнал на мониторы через SDI и HDMI, а также раздаёт картинку на смартфоны съёмочной группы.
Характеристики

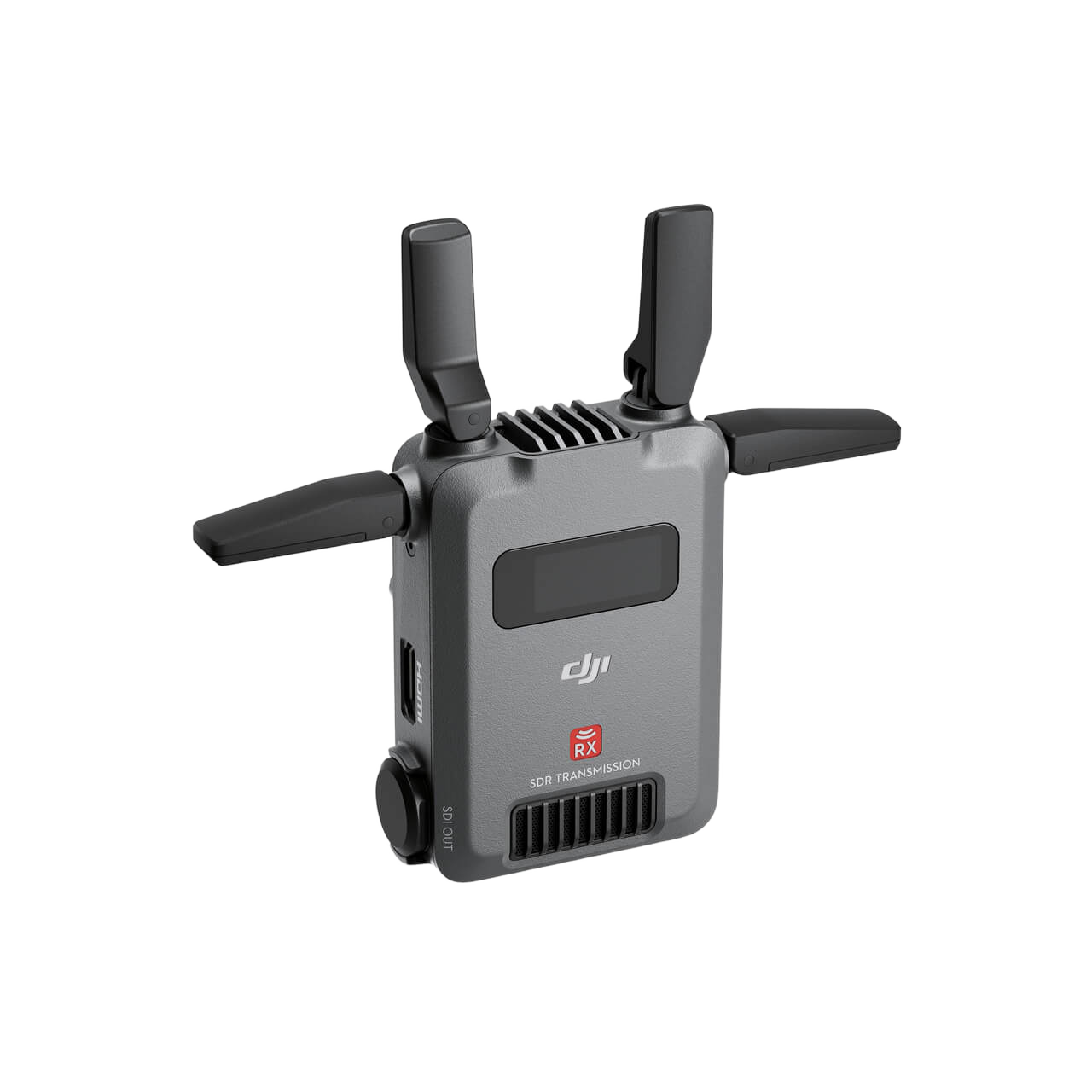

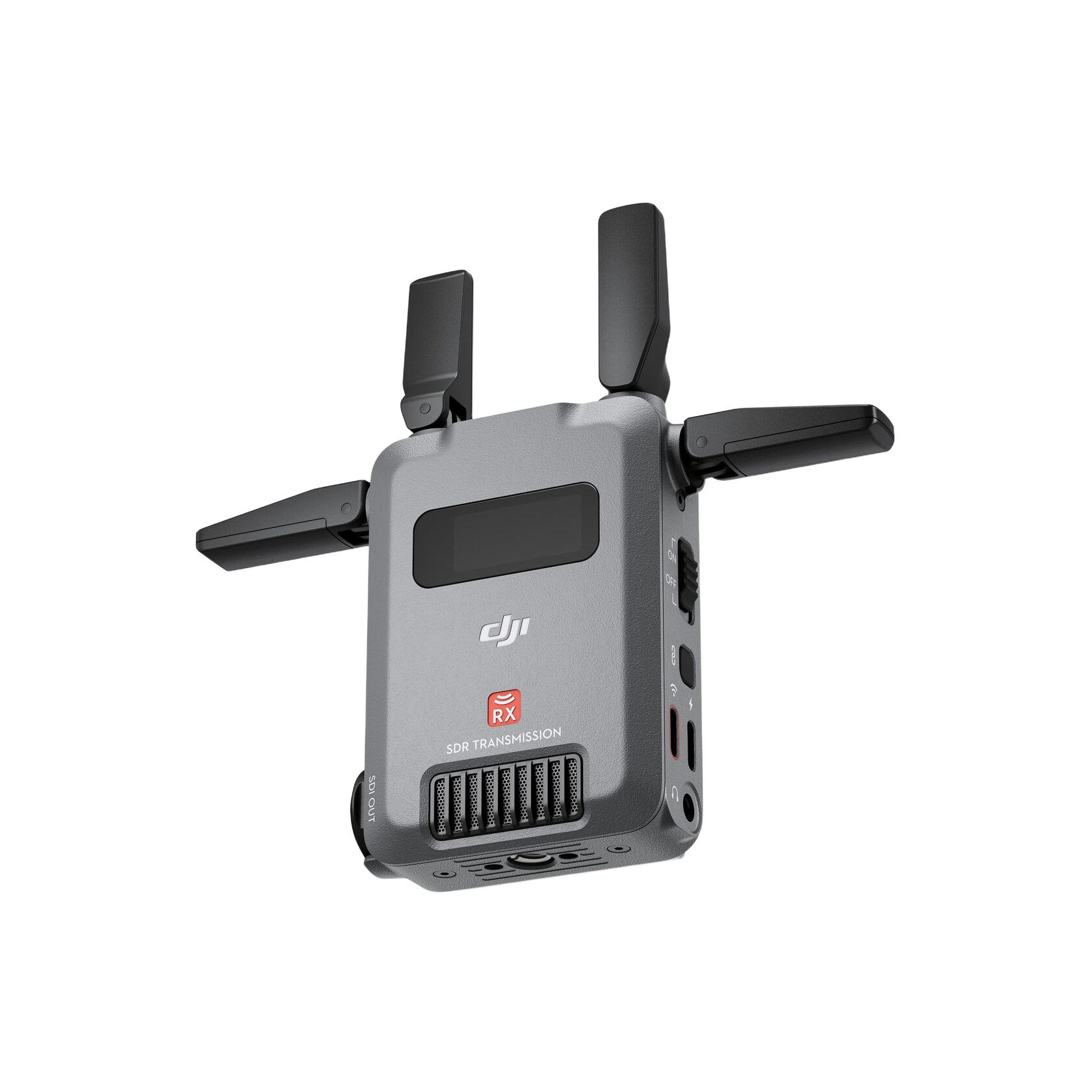

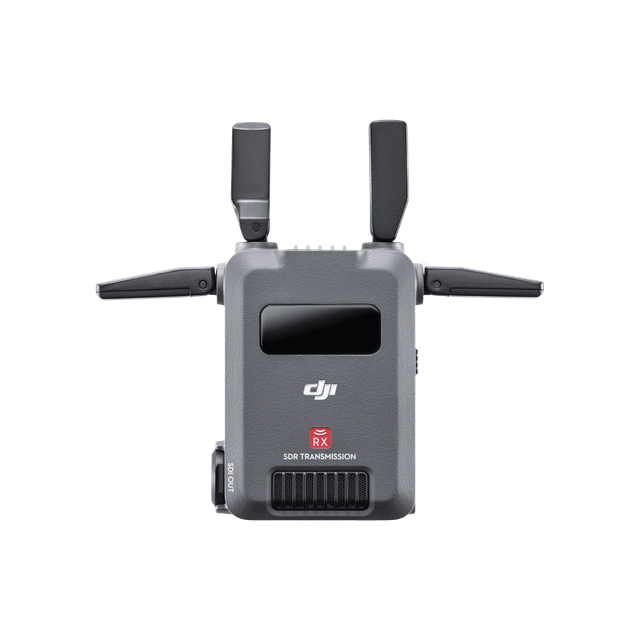

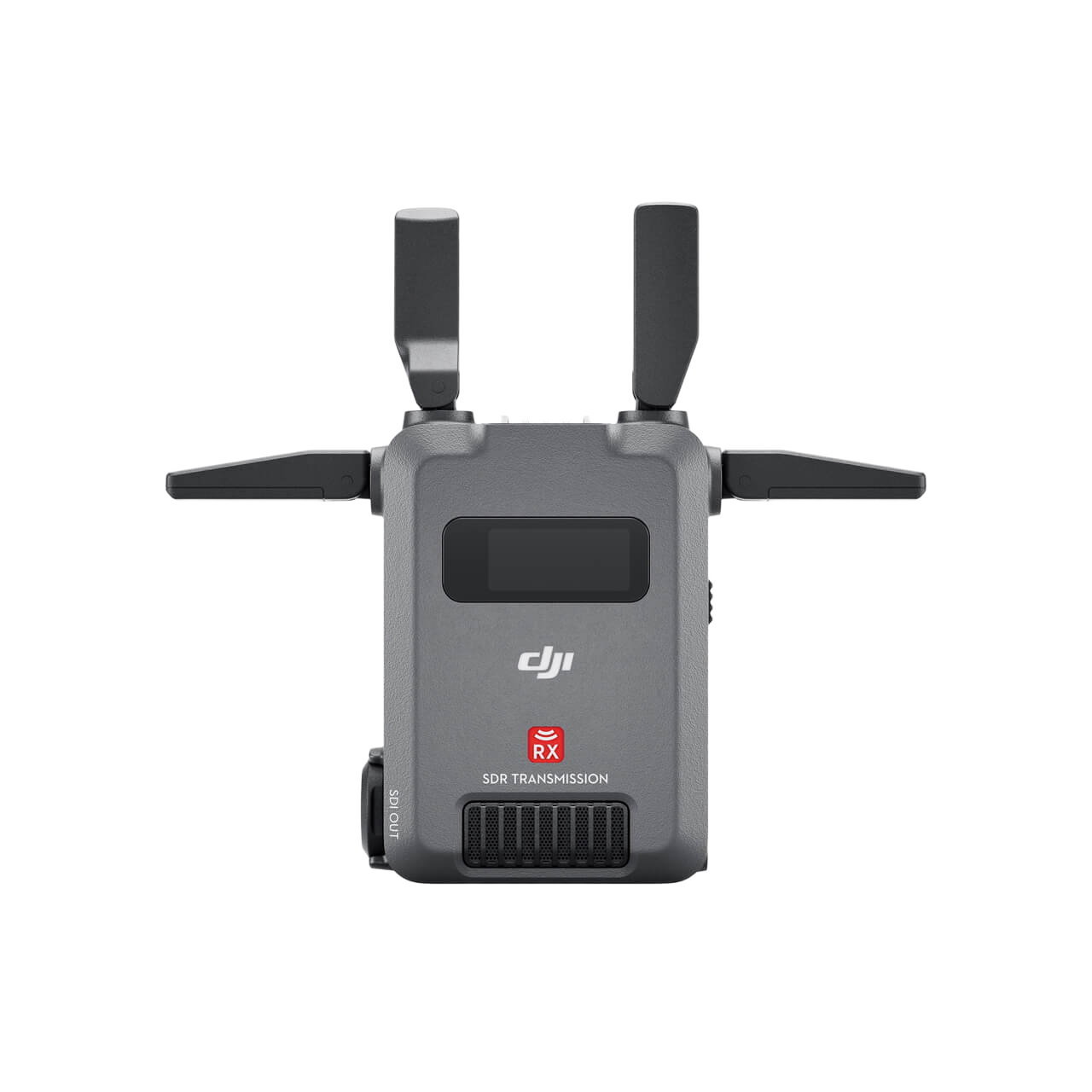

Приёмник
- Масса
- Около 145 г (с антеннами)
- Габаритные размеры
- 86.5 × 64 × 32 мм (Д × Ш × В, без антенн)
- Порты
- Выход SDI Выход HDMI Стереоразъём 3.5 мм Порт USB-C для обновления прошивки и вывода видео Порт питания USB-C
- Рабочая частота[1]
- Рабочая частота SDR Частотный диапазон без DFS: 2.4000-2.4835 ГГц 5.725-5.850 ГГц
- Мощность передатчика (ЭИИМ)
- SDR: 2.4000-2.4835 ГГц: < 30 дБм (FCC) < 20 дБм (SRRC/CE/MIC) 5.725-5.850 ГГц: < 30 дБм (FCC) < 14 дБм (CE) < 23 дБм (SRRC)
- Максимальная полоса пропускания
- 20 МГц
- Максимальный битрейт[2]
- 20 Мбит/с
- Потребляемая мощность[3]
- 8.3 Вт
- Источник питания
- Питание USB-C, тип 1: 9 В, 2 А (протокол PD) Питание USB-C, тип 2: 6.8–17.2 В постоянного тока Напряжение питания от аккумулятора NP-F: 6.8–8.4 В
- Выходной видеоформат
- 1080p: 23.98/24/25/29.97/30/50/59.94/60 кадр/с 1080i: 50/50.94/60 кадр/с (1080i недоступен в режиме трансляции). 720p: 50/59.94/60 кадр/с
- Выходной аудиоформат
- PCM
- Система передачи видео
- SDR
- Задержка видеотрансляции[4]
- 80 мс (включая задержку камеры и экрана) 35 мс (без учёта задержки камеры и отображения на экране)
- Формат кодирования видео
- H.264
- Максимальная дальность передачи сигнала[2]
- 3 км (FCC) 2 км (CE/SRRC/MIC)
- Рабочая температура
- От −10 до 40 °C (от 14 до 104 °F)

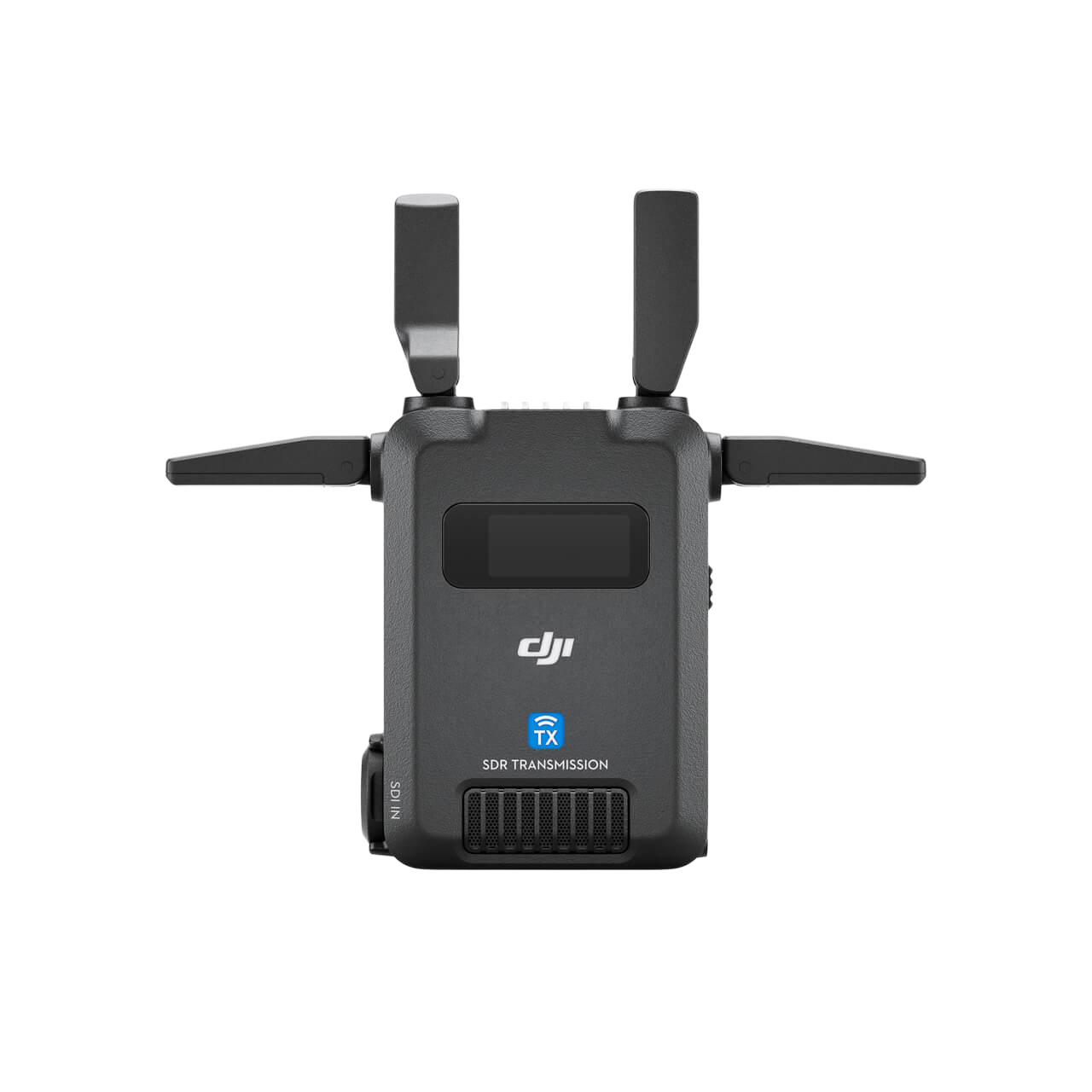

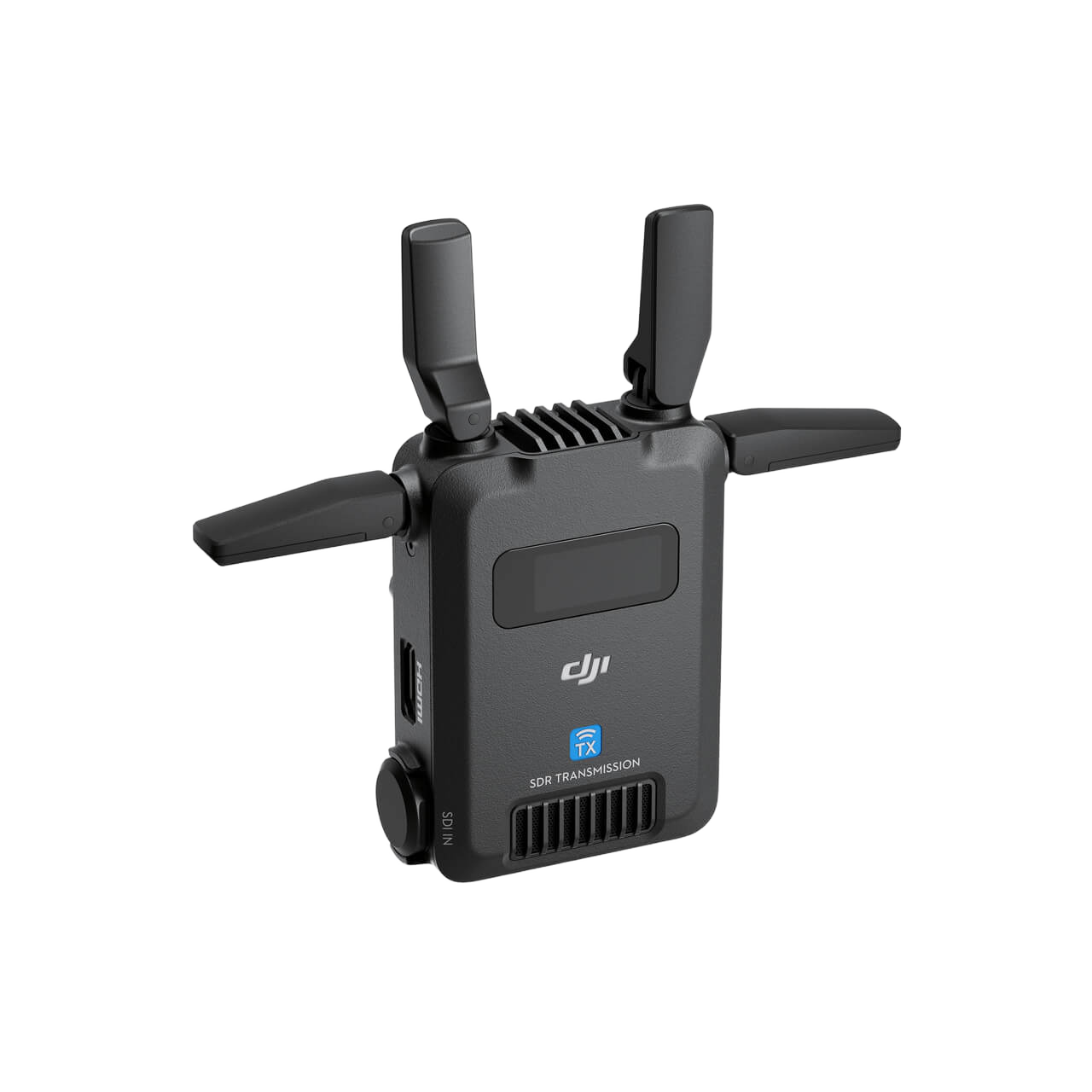

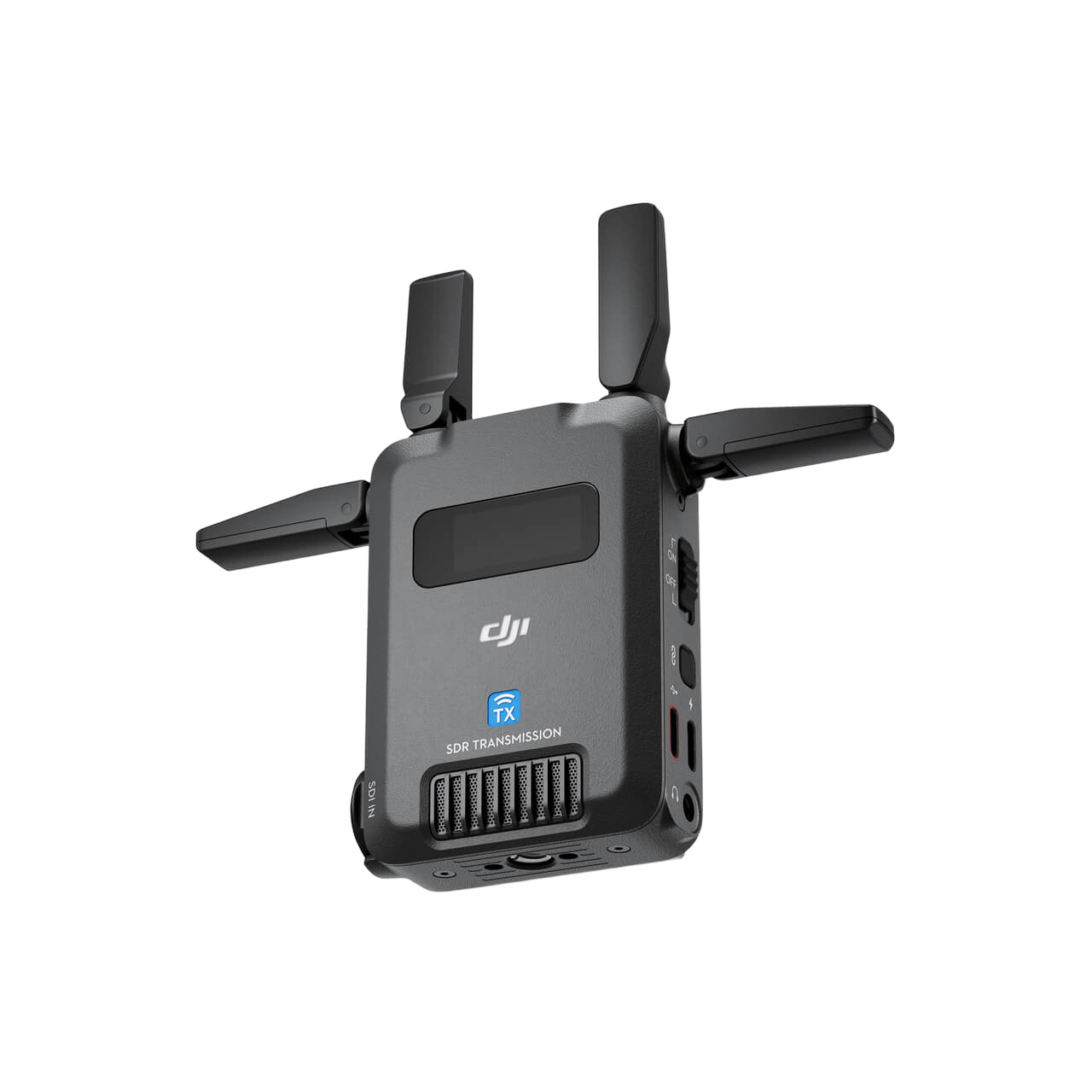

Передатчик
- Масса
- Около 145 г (с антеннами)
- Габаритные размеры
- 86.5 × 64 × 32 мм (Д × Ш × В, без антенн)
- Порты
- Вход SDI Вход HDMI Стереоразъём 3.5 мм Порт USB-C для обновления прошивки Порт USB-C для питания и связи со стабилизатором
- Рабочая частота[5]
- Рабочая частота SDR Частотный диапазон без DFS: 2.4000-2.4835 ГГц 5.725-5.850 ГГц Диапазон DFS: 5.470-5.725 ГГц Рабочая частота Wi-Fi 2.4000-2.4835 ГГц 5.150-5.250 ГГц
- Мощность передатчика (ЭИИМ)
- SDR: 2.4000-2.4835 ГГц: < 30 дБм (FCC) < 20 дБм (SRRC/CE/MIC) 5.470-5.725 ГГц: < 30 дБм (FCC) < 23 дБм (CE/MIC) 5.725-5.850 ГГц: < 30 дБм (FCC) < 14 дБм (CE) ＜30 дБм (SRRC) Wi-Fi: 2.4000-2.4835 ГГц: < 26 дБм (FCC) < 20 дБм (SRRC/CE/MIC) 5.150-5.250 ГГц: < 26 дБм (FCC) < 23 дБм (SRRC/CE/MIC)
- Протокол Wi-Fi
- 802.11b/a/g/n/ac/ax Поддержка Wi-Fi MIMO 2 × 2
- Максимальная полоса пропускания
- SDR: 20 МГц Wi-Fi: 20 МГц
- Максимальный битрейт[6]
- SDR: 20 Мбит/с* Wi-Fi: 8 Мбит/с
- Потребляемая мощность[3]
- 8.2 Вт
- Источник питания
- Питание USB-C, тип 1: 9 В, 2 А (протокол PD) Питание USB-C, тип 2: 6.8–17.2 В постоянного тока Напряжение питания от аккумулятора NP-F: 6.8–8.4 В
- Входной видеоформат
- 1080p: 23.98/24/25/29.97/30/50/59.94/60 кадр/с 1080i: 50/50.94/60 кадр/с (1080i недоступен в режиме трансляции). 720p: 50/59.94/60 кадр/с
- Входной аудиоформат
- Встроенный звук SDI, встроенный звук HDMI
- Система передачи видео
- SDR + Wi-Fi
- Задержка видеотрансляции[7][8]
- SDR: 80 мс* (с учётом задержки камеры и отображения на экране) 35 мс* (без учёта задержки камеры и отображения на экране) Wi-Fi: 110 мс**
- Формат кодирования видео
- H.264
- Максимальная дальность передачи сигнала[6]
- SDR: 3 км (FCC)* 2 км (CE/SRRC/MIC)* Wi-Fi: 200 м
- Рабочая температура
- От −10 до 40 °C (от 14 до 104 °F)
Приёмник
- Масса
- Около 145 г (с антеннами)
- Габаритные размеры
- 86.5 × 64 × 32 мм (Д × Ш × В, без антенн)
- Порты
- Выход SDI Выход HDMI Стереоразъём 3.5 мм Порт USB-C для обновления прошивки и вывода видео Порт питания USB-C
- Рабочая частота[1]
- Рабочая частота SDR Частотный диапазон без DFS: 2.4000-2.4835 ГГц 5.725-5.850 ГГц
- Мощность передатчика (ЭИИМ)
- SDR: 2.4000-2.4835 ГГц: < 30 дБм (FCC) < 20 дБм (SRRC/CE/MIC) 5.725-5.850 ГГц: < 30 дБм (FCC) < 14 дБм (CE) < 23 дБм (SRRC)
- Максимальная полоса пропускания
- 20 МГц
- Максимальный битрейт[2]
- 20 Мбит/с
- Потребляемая мощность[3]
- 8.3 Вт
- Источник питания
- Питание USB-C, тип 1: 9 В, 2 А (протокол PD) Питание USB-C, тип 2: 6.8–17.2 В постоянного тока Напряжение питания от аккумулятора NP-F: 6.8–8.4 В
- Выходной видеоформат
- 1080p: 23.98/24/25/29.97/30/50/59.94/60 кадр/с 1080i: 50/50.94/60 кадр/с (1080i недоступен в режиме трансляции). 720p: 50/59.94/60 кадр/с
- Выходной аудиоформат
- PCM
- Система передачи видео
- SDR
- Задержка видеотрансляции[4]
- 80 мс (включая задержку камеры и экрана) 35 мс (без учёта задержки камеры и отображения на экране)
- Формат кодирования видео
- H.264
- Максимальная дальность передачи сигнала[2]
- 3 км (FCC) 2 км (CE/SRRC/MIC)
- Рабочая температура
- От −10 до 40 °C (от 14 до 104 °F)
Передатчик
- Масса
- Около 145 г (с антеннами)
- Габаритные размеры
- 86.5 × 64 × 32 мм (Д × Ш × В, без антенн)
- Порты
- Вход SDI Вход HDMI Стереоразъём 3.5 мм Порт USB-C для обновления прошивки Порт USB-C для питания и связи со стабилизатором
- Рабочая частота[5]
- Рабочая частота SDR Частотный диапазон без DFS: 2.4000-2.4835 ГГц 5.725-5.850 ГГц Диапазон DFS: 5.470-5.725 ГГц Рабочая частота Wi-Fi 2.4000-2.4835 ГГц 5.150-5.250 ГГц
- Мощность передатчика (ЭИИМ)
- SDR: 2.4000-2.4835 ГГц: < 30 дБм (FCC) < 20 дБм (SRRC/CE/MIC) 5.470-5.725 ГГц: < 30 дБм (FCC) < 23 дБм (CE/MIC) 5.725-5.850 ГГц: < 30 дБм (FCC) < 14 дБм (CE) ＜30 дБм (SRRC) Wi-Fi: 2.4000-2.4835 ГГц: < 26 дБм (FCC) < 20 дБм (SRRC/CE/MIC) 5.150-5.250 ГГц: < 26 дБм (FCC) < 23 дБм (SRRC/CE/MIC)
- Протокол Wi-Fi
- 802.11b/a/g/n/ac/ax Поддержка Wi-Fi MIMO 2 × 2
- Максимальная полоса пропускания
- SDR: 20 МГц Wi-Fi: 20 МГц
- Максимальный битрейт[6]
- SDR: 20 Мбит/с* Wi-Fi: 8 Мбит/с
- Потребляемая мощность[3]
- 8.2 Вт
- Источник питания
- Питание USB-C, тип 1: 9 В, 2 А (протокол PD) Питание USB-C, тип 2: 6.8–17.2 В постоянного тока Напряжение питания от аккумулятора NP-F: 6.8–8.4 В
- Входной видеоформат
- 1080p: 23.98/24/25/29.97/30/50/59.94/60 кадр/с 1080i: 50/50.94/60 кадр/с (1080i недоступен в режиме трансляции). 720p: 50/59.94/60 кадр/с
- Входной аудиоформат
- Встроенный звук SDI, встроенный звук HDMI
- Система передачи видео
- SDR + Wi-Fi
- Задержка видеотрансляции[7][8]
- SDR: 80 мс* (с учётом задержки камеры и отображения на экране) 35 мс* (без учёта задержки камеры и отображения на экране) Wi-Fi: 110 мс**
- Формат кодирования видео
- H.264
- Максимальная дальность передачи сигнала[6]
- SDR: 3 км (FCC)* 2 км (CE/SRRC/MIC)* Wi-Fi: 200 м
- Рабочая температура
- От −10 до 40 °C (от 14 до 104 °F)
- Диапазон 5.8 ГГц запрещён в некоторых странах и регионах. Подробности см. в местных нормах и правилах.
- Измерено в режиме Control с выключенным режимом Broadcast.
- Измерено при комнатной температуре 25° C (77° F), при соединении в режиме управления на расстоянии около 10 метров, в конфигурации 1T1R, с выключенным Wi-Fi и питанием по PD.
- Измерено при видеосъёмке 1080p/60 кадр/с с выключенным режимом Broadcast.
- Диапазон 5.8 ГГц запрещён в некоторых странах и регионах. Уточняйте требования местного законодательства. Диапазон 5.600–5.650 ГГц не используется.
- * Измерено в режиме управления с выключенным режимом трансляции.
- * Измерено при записи видео 1080p/60 кадр/с с выключенным режимом трансляции.
- ** Измерено при видеосъёмке 1080p/60 кадр/с.
