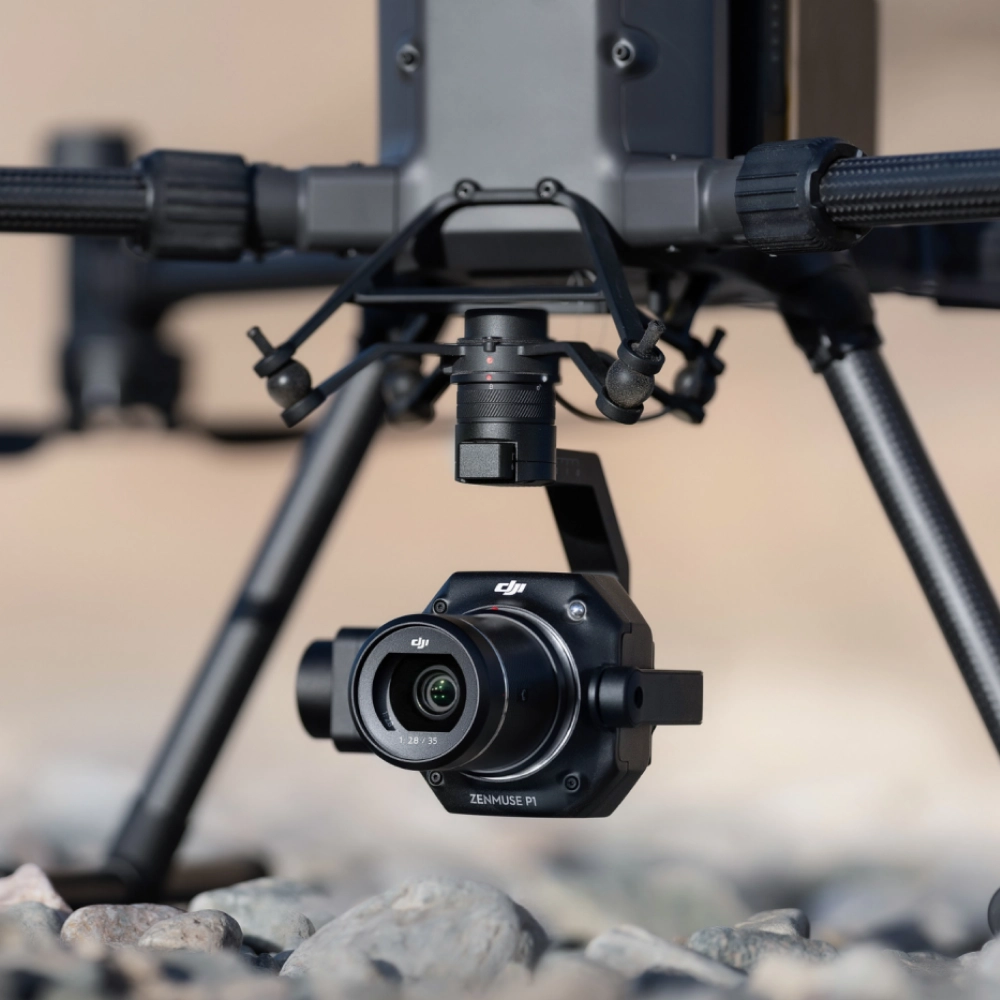

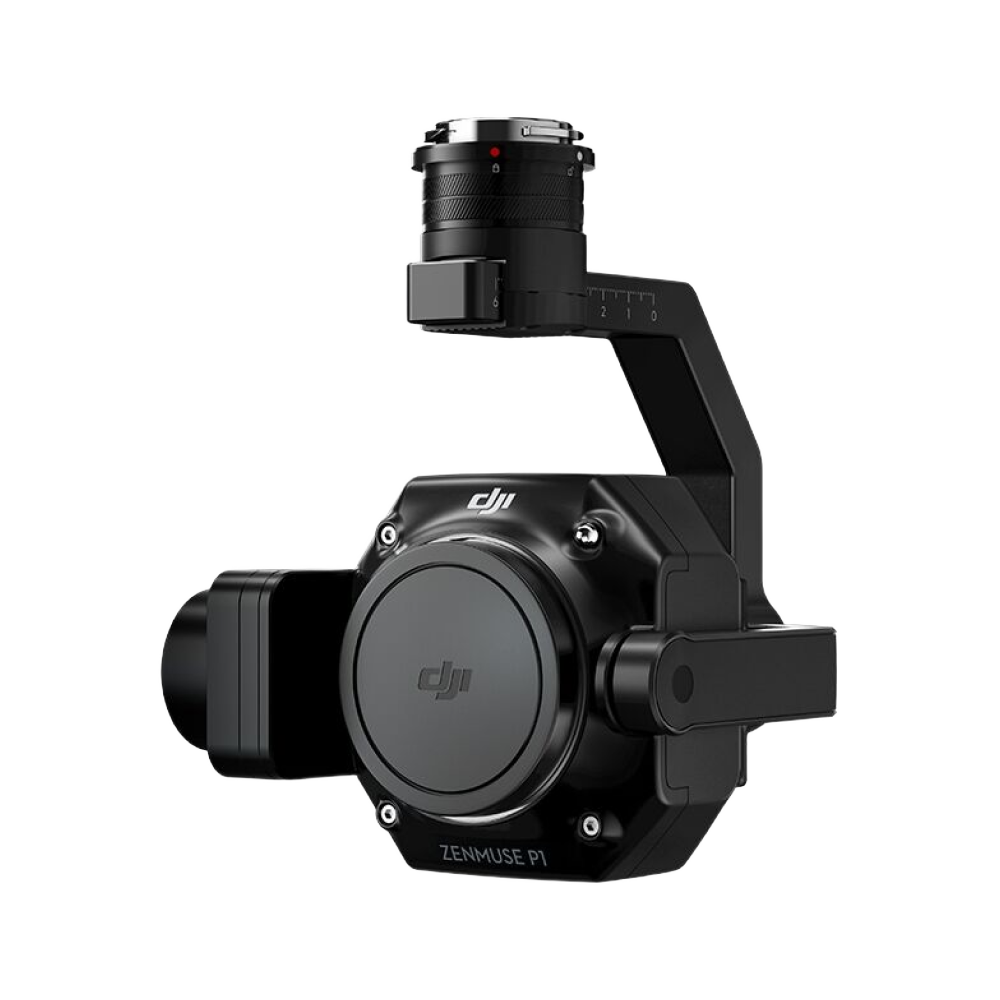

Подвес DJI Zenmuse P1

Полный кадр в подвесе массой 800 г

DJI Zenmuse P1 — фотограмметрическая камера с полнокадровой матрицей для платформ Matrice 300 RTK и Matrice 350 RTK. Размеры 198×166×129 мм, масса около 800 г, потребляемая мощность 20 Вт, класс защиты IP4X, диапазон рабочих температур от −20 до +50 °C.

Точность 3 см в плане и 5 см по высоте

Абсолютная точность съёмки: 3 см в горизонтальной плоскости и 5 см в вертикальной — при разрешении на местности 3 см, скорости полёта 15 м/с и продольном перекрытии 75 %. Обратите внимание на условие «при скорости 15 м/с»: это не результат медленного облёта с зависанием над каждой точкой, а производительный режим съёмки.

Механический затвор: почему растёт производительность

Глобальный механический затвор экспонирует весь кадр одновременно. Электронный затвор считывает матрицу построчно, и при движении кадр получает геометрическое искажение — в фотограмметрии оно накапливается в ошибку модели, поэтому дрон приходится замедлять. Механический затвор снимает это ограничение: аппарат идёт на рабочей скорости, и точность геометрии не страдает. На больших площадях разница в производительности измеряется вылетами.

Сменная оптика DL 24, 35 и 50 мм

Поддерживается сменная оптика DJI DL. Фокусное расстояние подбирается под задачу: 24 мм для съёмки большой площади с меньшим числом проходов, 35 и 50 мм для повышения детализации на местности при той же высоте или для съёмки с большей высоты при сохранении разрешения — например, над застроенной территорией, где снижаться нельзя.

Работа с RTK

Каждый снимок получает координаты центра фотографирования в метаданных. Ортофотопланы и трёхмерные модели строятся без наземных опорных точек либо с их минимальным количеством: маркеры не нужно выставлять и координировать по всей площади участка, что сокращает полевую часть работы в разы.

Обработка

Данные обрабатываются в DJI Terra или стороннем фотограмметрическом ПО — Agisoft Metashape и аналогах. В Terra доступна реконструкция в реальном времени: пропуски в покрытии видно уже во время полёта, а не после возвращения в офис.

Применение

Кадастровая съёмка, маркшейдерия и подсчёт объёмов, строительный контроль и мониторинг хода работ, топография больших территорий, инвентаризация промышленных площадок, документирование объектов культурного наследия.
